国产精品亚洲综合一区二区三区,欧美精品av,日本乱偷人妻中文字幕在线,色一情一乱一区二区三区啪啪高

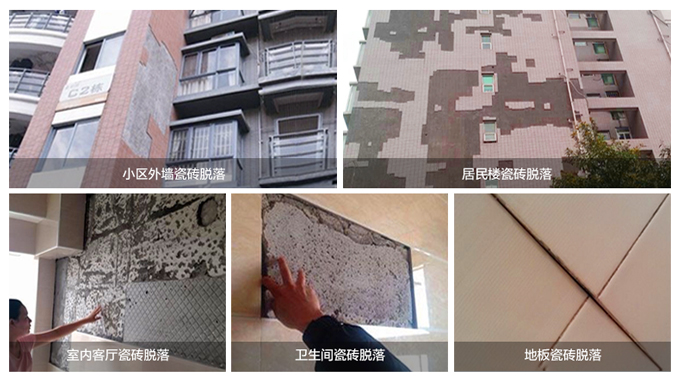

對瓷磚粘結失效導致剝落的原因，以往人們直觀地判斷為瓷磚粘結劑強度不夠，現在已公認為是由材料不同，環境影響而發生不同變形所致（若瓷磚粘結劑不能適應基材的變形，便發生剝落）。

導致瓷磚剝落破壞的主要因素有
1.新混凝土基面干縮變形。一些國家，如德國對此作了規定：粘貼瓷磚裝飾等工程必須在主體工程完工后六個月甚至更長時間后進行。實際上，基面的干縮要在更長的時間（1-3年）才能完成，瓷磚的剝落也常常在這個時候發生。
2.由外界因素如建筑物沉降及蠕變、建筑結構的位移等導致瓷磚粘結劑的變形。
3.溫度的驟變。如彩色瓷磚（特別是深色的）暴露在炎熱的陽光下，表面溫度可超過50℃，若此時遇到下暴雨，則溫度急劇下降。這種溫度驟變將在瓷磚粘結劑中產生較大的剪應力。
4.多功瓷磚中的水氣膨脹產生的剪應力。
5.當使用錦磚時，由于沒有或幾乎沒有微孔、坑洼及空隙可以錨定無機砂漿，因而如果使用普通水泥砂漿固定瓷磚，則不可能通過機械固定或錨定的機理實現良好的粘結，即使是因受熱或機械動載荷作用而引起很小的剪切力，也可導致粘結失效。

由以上可見，由于普通水泥是脆性材料，難以適應基材收縮和其他因素引起的變形要求，作為瓷磚粘結劑，必須克服這種弱點，用聚合物對其進行改性，以提高其適應變形的能力。
